Гидроаккумулятор — не самая заметная деталь трактора, комбайна, опрыскивателя или другой сельскохозяйственной машины. У него нет собственного дисплея, он не сообщает о себе характерным стуком сразу после появления проблемы, а техника зачастую продолжает работать даже тогда, когда давление азота уже значительно ниже нормы.
В этом и заключается опасность.
Пока механизатор не замечает явной неисправности, гидроаккумулятор может уже хуже выполнять свою задачу: перестаёт нормально гасить скачки давления, накапливать необходимый запас гидравлической энергии и демпфировать ударные нагрузки. То, что раньше принимал на себя аккумулятор, начинает получать остальная гидросистема.
А дальше всё зависит от того, где именно он установлен: одной машине достанется раскачка навесного оборудования, другой — удары в гидролиниях, третьей — повышенные нагрузки на насос, а в некоторых системах вопрос уже касается тормозов и безопасности.
Зачем сельхозтехнике вообще нужен гидроаккумулятор

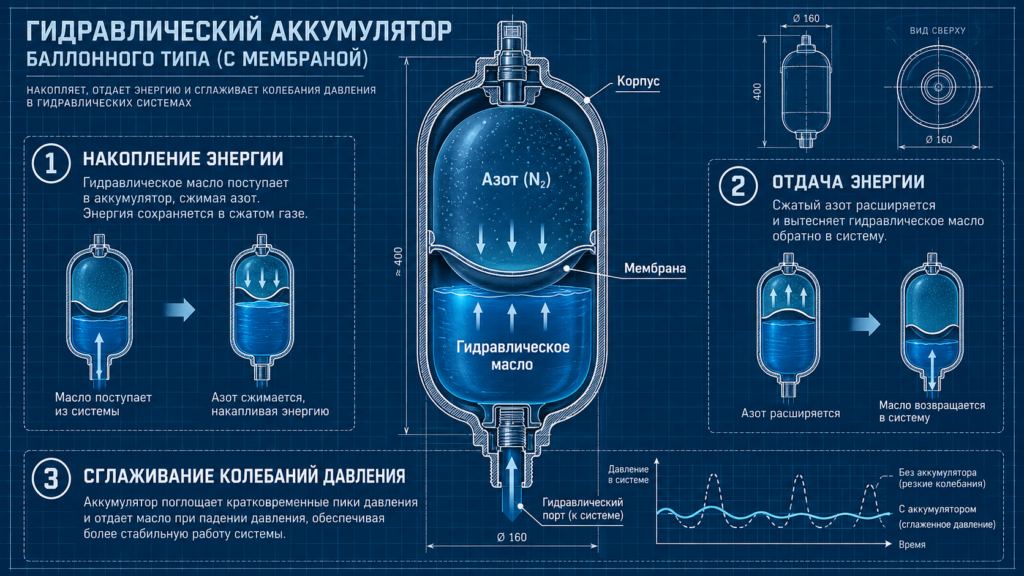

Внутри гидропневматического аккумулятора находятся две среды: гидравлическое масло и газ, обычно сухой азот. Их разделяет мембрана, эластичный баллон либо поршень.
Азот сжимается под действием давления масла и фактически работает как пружина. Благодаря этому аккумулятор способен принимать на себя часть гидравлической энергии, а затем отдавать её обратно.
В сельхозтехнике такие устройства применяются очень широко. HYDAC среди типичных сельскохозяйственных применений называет демпфирование фронтального погрузчика, системы подвески трактора, прижим рабочего оборудования, защиту от ударных нагрузок при попадании плуга на камень и подвеску штанги полевого опрыскивателя.
Например, в погрузчиках Fendt азотные гидроаккумуляторы работают как амортизаторы: при ударной нагрузке масло давит на мембрану, газ сжимается и тем самым уменьшает пиковые нагрузки.
John Deere использует аналогичный принцип в передней трёхточечной навеске: гидроаккумулятор предназначен для поглощения раскачки переднего оборудования при движении по дороге на повышенной скорости.
Иными словами, это далеко не просто «баллон с азотом». Он является частью работы конкретной гидравлической системы.
Что происходит, когда азота становится мало
Давление предварительной зарядки гидроаккумулятора постепенно может снижаться. Газ проникает через эластомерные элементы и уплотнения, поэтому производители рекомендуют периодически контролировать предварительное давление. HYDAC прямо указывает, что потеря газовой зарядки со временем неизбежно влияет на эффективность системы и может привести к повреждению баллона, мембраны или поршневого аккумулятора.
Самое неприятное заключается в том, что снижение давления не обязательно приводит к мгновенной остановке машины. Техника продолжает ездить. Гидравлика продолжает поднимать оборудование. Насос продолжает создавать давление.
Просто система начинает работать уже не так, как была рассчитана.
Рассмотрим, что это может означать на практике:
Представим трактор, на передней навеске которого установлена тяжёлая косилка, противовес или другое оборудование.
Исправный гидроаккумулятор сглаживает колебания навески. При движении по неровной дороге масса оборудования стремится раскачать трактор, а аккумулятор принимает часть этих нагрузок.
Когда давление азота становится недостаточным, демпфирование ухудшается.
То, что водитель сначала воспринимает как «что-то трактор жёстче пошёл», может постепенно превратиться в заметную продольную раскачку. Переднее оборудование начинает сильнее воздействовать на навеску, трактор становится менее комфортным при транспортировке, а ударные нагрузки передаются на элементы крепления и гидравлический контур.
Fendt, например, прямо указывает, что демпфирование передней навески через азотный аккумулятор уменьшает раскачку, защищает агрегат и способствует устойчивости при движении с тяжёлой нагрузкой.
Если эта функция исчезает, исчезает и защита, которую она обеспечивала.
Другая знакомая фермеру ситуация: трактор с фронтальным погрузчиком едет по хозяйству с ковшом или другим оборудованием.
Каждая яма заставляет груз двигаться вверх-вниз. Чем тяжелее груз и выше скорость, тем больше динамическая нагрузка.
Когда гидроаккумулятор исправен, часть энергии этих ударов поглощается сжимающимся азотом. Именно так описывает работу системы демпфирования фронтального погрузчика Fendt.
При недостаточной зарядке способность аккумулятора принимать эту энергию уменьшается.
В результате сильнее ощущаются рывки погрузчика, растёт раскачка, а пиковые нагрузки в большей степени приходятся на гидроцилиндры, шланги, соединения, пальцы, втулки и конструкцию погрузчика.
Один проезд по яме машину, конечно, не уничтожит. Но сельхозтехника работает сотни и тысячи моточасов. И когда удар, который должен был частично поглотить аккумулятор, снова и снова проходит через остальные элементы системы, дополнительная нагрузка накапливается.
Гидроаккумуляторы используются и в системах подвески штанг полевых опрыскивателей. Это одно из типичных сельскохозяйственных применений, указанных HYDAC.
Представим самоходный или прицепной опрыскиватель, который идёт по полю с широкой разложенной штангой.
Колесо попадает в колею. Машина получает вертикальный импульс. Система подвески должна погасить его, чтобы длинная конструкция не начала интенсивно раскачиваться.
Если гидроаккумулятор уже не обеспечивает требуемого демпфирования, колебания могут передаваться на штангу сильнее. Это означает дополнительные динамические нагрузки на конструкцию и гидравлические элементы.
Для самого процесса обработки тоже ничего хорошего: чем хуже контролируется движение штанги относительно поверхности поля, тем сложнее удерживать стабильную рабочую высоту распылителей.
То есть неисправность маленького гидроаккумулятора потенциально затрагивает уже не только ресурс машины, но и качество выполнения технологической операции.
Ещё один хороший пример — защита сельскохозяйственного орудия от ударных нагрузок.
HYDAC отдельно приводит защиту от скачков давления при ударе о камень как одно из применений гидроаккумуляторов в сельском хозяйстве.
Корпус плуга встречается с препятствием. Возникает резкая нагрузка, а вместе с ней — скачок давления в гидравлической системе защиты.
Исправный аккумулятор способен принять часть этого импульса.
Если его предварительная зарядка не соответствует норме, способность поглотить скачок уменьшается. Тогда большая часть ударной нагрузки приходится на гидроцилиндр, гидролинию, соединения и механические элементы орудия.
И здесь особенно хорошо видно назначение гидроаккумулятора: он нужен не потому, что инженерам захотелось добавить к машине ещё одну деталь. Он должен принять нагрузку именно в тот момент, когда эта нагрузка становится максимальной.
Гидроаккумулятор может использоваться и как запас гидравлической энергии.
Когда системе на короткий момент нужен дополнительный объём жидкости, аккумулятор отдаёт накопленную энергию и помогает насосу обеспечивать требуемый расход.
Parker указывает, что потеря предварительной зарядки изменяет доступный рабочий объём аккумулятора. Если он используется как дополнительный источник потока или резерв энергии, при недостаточной зарядке жидкости может уже не хватить для выполнения требуемого цикла либо операция будет выполняться медленнее.
Для владельца техники это может выглядеть довольно невинно: механизм стал реагировать чуть медленнее, давление стало менее стабильным, появились более частые включения или заметные пульсации.
Но причина может быть не в насосе.
И это принципиальный момент. Можно начать подозревать дорогостоящий гидронасос, распределитель или клапан, хотя начинать диагностику стоило с проверки аккумулятора.
Ещё одна задача аккумулятора — демпфирование пульсаций и гидравлических ударов.
В исправной системе резкий скачок давления частично компенсируется сжатием газа.
Если рабочий объём аккумулятора уменьшается из-за неправильного давления предварительной зарядки, эффективность такого демпфирования снижается.
И тогда импульс давления приходится уже на компоненты системы: рукава высокого давления, фитинги, клапаны, распределители, уплотнения и другие элементы.
Отсюда может начаться очень неприятная последовательность событий.
Сначала появляется небольшое запотевание соединения. Потом начинает подтекать рукав. Затем меняется работа клапана. Механизатор устраняет каждую проблему отдельно, но источник повышенных ударных нагрузок так и остаётся в системе.
В итоге можно несколько раз ремонтировать следствие и ни разу не проверить причину.
Гидроаккумуляторы применяются в гидропневматических системах подвески сельскохозяйственной техники. HYDAC отдельно указывает аккумуляторы в системах подвески тракторов как типичное применение.
Если давление азота становится неправильным, характеристики такой системы меняются.
На практике водитель может заметить, что машина стала значительно жёстче проходить неровности, сильнее раскачиваться или иначе реагировать на нагрузку.
Дальше начинается традиционная диагностическая эпопея: проверка шарниров, цилиндров, датчиков, клапанов, подвески.
А причиной может оказаться гидроаккумулятор, который внешне выглядит совершенно исправным.
Именно поэтому проверка давления является частью диагностики, а не процедурой, которую выполняют только после окончательного отказа аккумулятора.
Ситуация №8. Если аккумулятор работает в тормозной системе, вопрос уже не только в стоимости ремонта
Гидроаккумуляторы могут использоваться и для поддержания запаса давления в тормозных системах мобильной техники. Такие решения существуют и непосредственно на сельскохозяйственных машинах: например, John Deere выпускает гидроаккумуляторы, обозначенные как Brake Supply Hydraulic Accumulator, для ряда тракторов серий 7R и 8R.
Здесь особенно важно не делать универсальных выводов: конструкция тормозной системы различается у разных моделей.
Но если конкретный гидроаккумулятор является частью тормозного контура или другого контура безопасности, снижение его способности накапливать требуемый объём жидкости и поддерживать давление уже нельзя рассматривать просто как вопрос комфорта.
Parker отдельно предупреждает, что потеря предварительной зарядки в системах резервного питания гидравлики способна уменьшить доступный запас жидкости и в определённых применениях представляет проблему безопасности.
Поэтому аккумуляторы таких систем должны обслуживаться строго по требованиям производителя техники.
А если продолжать работать совсем без давления?
Тут проблема становится ещё дороже.
Для баллонного гидроаккумулятора слишком низкое давление предварительной зарядки способно привести к тому, что баллон чрезмерно деформируется и прижимается к внутренним элементам корпуса.
Parker описывает ситуацию, когда при слишком низкой либо полностью отсутствующей предварительной зарядке баллон может быть выдавлен в область газового клапана и повреждён. Производитель отмечает, что в определённых условиях для разрушения баллона может оказаться достаточно даже одного рабочего цикла.
То есть некоторое время проблема выглядит как: «Надо бы проверить давление азота».
А затем превращается в: «Теперь гидроаккумулятор надо ремонтировать или менять».
Это как раз тот случай, когда стоимость профилактики и стоимость последствия находятся в совершенно разных категориях расходов.
Но и просто «подкачать побольше» нельзя
У гидроаккумулятора есть ещё одна особенность: опасно не только слишком низкое, но и чрезмерно высокое давление предварительной зарядки.
Parker указывает, что избыточное давление может привести к повреждению баллона или поршневого узла. Поэтому гидроаккумулятор нельзя заправлять по принципу «добавим азота с запасом».
Необходимое давление определяется конструкцией аккумулятора, минимальным и максимальным рабочим давлением системы и требованиями производителя техники.

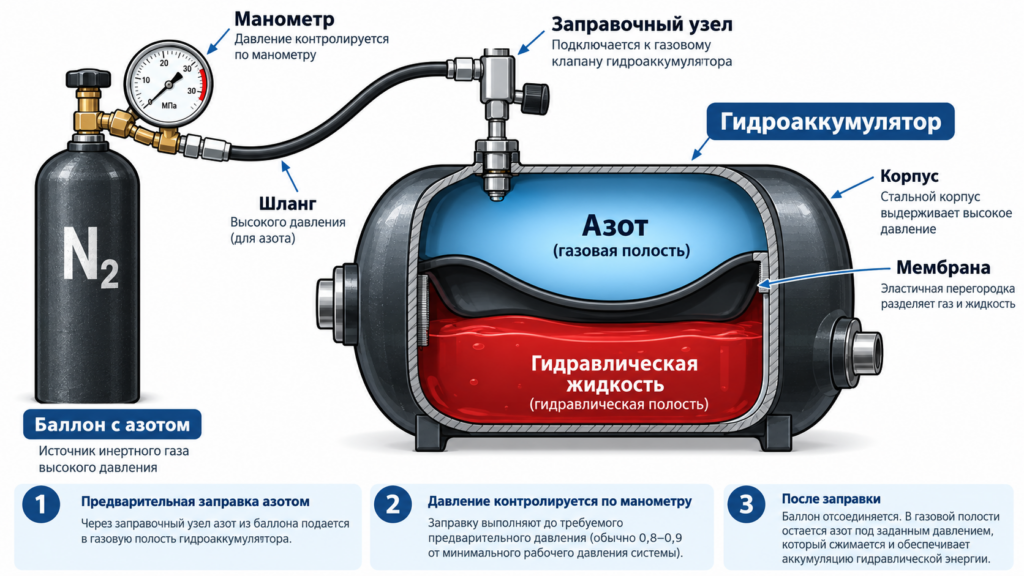

Поэтому правильная процедура — это не просто заправка.
Это проверка фактического давления, определение требуемого давления для конкретного узла и только после этого корректировка предварительной зарядки.
Какие признаки нельзя игнорировать
Поводом проверить гидроаккумуляторы могут стать необычная жёсткость подвески, усиление раскачки навесного оборудования или погрузчика, рывки в работе гидравлики, заметные пульсации давления, изменение скорости работы гидравлического механизма, нестабильное удержание давления или появление ударов в системе.
Но главный принцип обслуживания заключается как раз в другом: не нужно ждать этих признаков.
Газ постепенно теряется даже из исправного аккумулятора. HYDAC поэтому рекомендует регулярно контролировать предварительное давление.
Особенно логично выполнять такую проверку во время межсезонного обслуживания, перед началом интенсивных полевых работ или при комплексной диагностике гидравлической системы.
Маленький аккумулятор может защищать очень дорогие узлы
Сам гидроаккумулятор легко недооценить. На фоне двигателя, трансмиссии, гидронасоса или сложного навесного оборудования он выглядит второстепенной деталью.
Но его задача часто заключается именно в том, чтобы принимать нагрузку раньше, чем её получат более дорогие компоненты.
Исправный аккумулятор гасит удар — Неисправный пропускает его дальше.
Исправный аккумулятор уменьшает раскачку — Неисправный заставляет остальную конструкцию принимать колебания на себя.
Исправный аккумулятор хранит необходимый запас гидравлической энергии — При недостаточной зарядке этого запаса может уже не хватить.
Поэтому своевременная проверка и заправка гидроаккумуляторов азотом — это не обслуживание «на всякий случай». Это один из способов защитить гидравлическую систему и связанные с ней узлы от ненужных нагрузок и незапланированного ремонта.
